LG화학, 독자기술 고해상도 PID 개발…"AI시장 공략"

경제·산업 입력 2025-09-29 08:37:40 수정 2025-09-29 08:37:40 김혜영 기자 0개

LG화학, 고해상도 구현가능·환경규제 대응 용이
필름PID 개발도 속도…글로벌 톱 반도체社와 협업

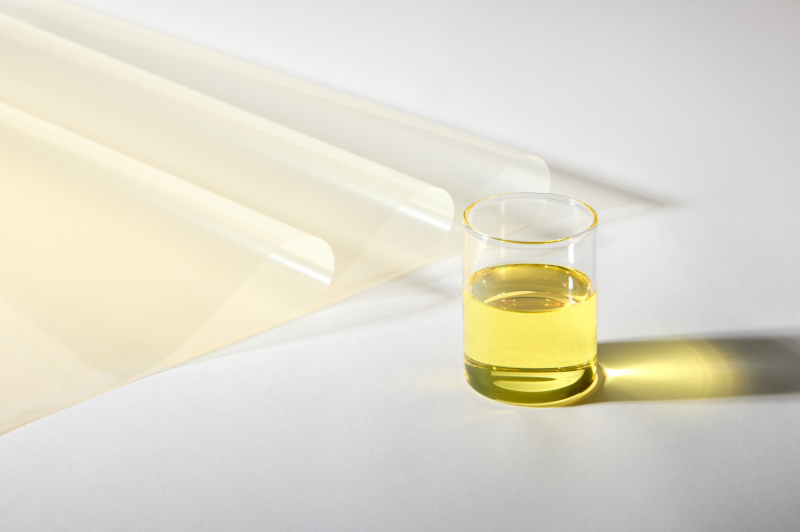

LG화학의 반도체 패키징용 액상PID(오른쪽)와 필름PID(왼쪽).[사진=LG화학]

[서울경제TV=김혜영기자] LG화학이 첨단 반도체 패키징의 핵심 소재인 액상 PID(Photo Imageable Dielectric) 개발을 완료, 본격적인 AI·고성능 반도체 시장 공략에 나선다고 29일 밝혔다. 고성능 반도체일수록 더 촘촘하고 정밀한 회로가 필요해 PID의 중요성은 점점 더 커지고 있다.

PID는 반도체 칩과 기판을 연결하는 미세 회로를 형성하는 감광성 절연재로 전기 신호가 흐르는 통로를 만들고 회로의 정밀도를 높여 반도체의 성능과 신뢰성을 강화하는 첨단 패키징 공정의 핵심 소재다. LG화학의 액상 PID는 고해상도 구현이 가능하며 저온에서도 안정적으로 경화되고 수축 · 흡수율이 낮은 특성으로 공정 안정성을 높였으며 과불화화합물(PFAS), 유기용매(NMP, 톨루엔) 등을 첨가하지 않아 환경 규제 대응도 용이하다고 설명했다.

LG화학은 일본 소재 업체들이 주도해온 PID 시장을 본격 공략하기 위해 디스플레이·반도체·자동차 등 전자소재 분야에서 축적해온 필름 기술 역량으로 필름 PID 개발을 완료, 글로벌 톱 반도체 회사와 협업을 통한 개발에 나서고 있다.

최근 반도체의 고성능화가 가속되면서 반도체칩 뿐만 아니라 기판에서도 대형화 및 미세 회로 구현이 요구되고 있다. 기판이 커질수록 온도 변화에 따른 팽창 · 수축 차이로 균열이 발생하기 쉬우며, 기존 칩에 사용되는 액상 PID는 기판의 양면 적용과 균일한 도포에 어려움이 있었다고 회사측은 설명했다.

LG화학이 개발중인 필름 PID는 부착 형태로 대형 기판에서도 두께와 패턴의 균일성을 유지할 수 있고 높은 강도와 탄성, 낮은 수분 흡수율로 반복적인 온도 변화에도 균열 발생을 최소화했다. 또, 기판 업체들이 이미 보유한 *라미네이션(Lamination) 장비를 그대로 활용 가능해 공정 변경 없이 적용이 가능하다.

LG화학 신학철 부회장은 “LG화학은 고객의 첨단 패키징 혁신을 위한 다양한 소재를 선제적으로 대응하고 있다” 라며, “단순한 소재 공급을 넘어 고객과 함께 반도체 시장의 새로운 흐름을 열어갈 것”이라 말했다./hyk@sedadaily.com
